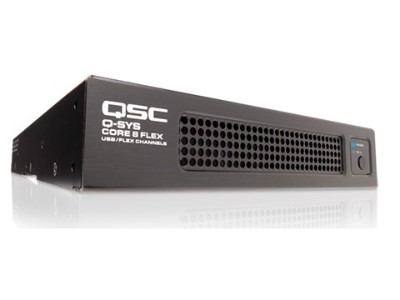

QSC Q-SYS CORE8 Flex一体式音频处理器双千兆以太网接口-北京力创瑞和

一、产品概述

QSC Q-SYS Core 8 Flex是Q-SYS平台一体化AV&C（音频+视频+控制）紧凑型DSP核心处理器，半宽1U机架式。集成音频DSP、内置模拟I/O、全功能中控引擎、USB会议桥、软件Dante，一台设备替代传统：音频处理器+中控主机+USB会议音频适配器；主打中小型会议室、混合模拟/网络音频改造项目。

二、硬件物理规格
机箱尺寸：1U，半机架宽度
286.5mm（深）×220mm（宽）×43.7mm（高）
重量：1.8kg
供电：内置电源，AC100–240V；典型功耗40W
工作环境：0℃~+50℃，相对湿度5%~85%（无凝露）
安装：标配机架耳；支持机架安装、壁挂安装

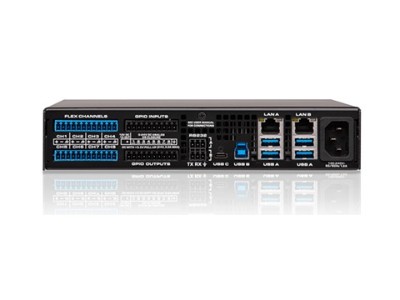

三、背板硬件接口清单
8路Flex可配置模拟通道（凤凰端子）
通道自由定义输入 / 输出；输入支持幻象供电 (48V)，麦克风 / 线路电平自适应
GPIO：8进8出（凤凰端子），继电器、门磁、面板触发、联动控制
RS232×2：第三方设备中控（投影仪、矩阵、摄像头、功放）
LAN A/LAN B：双千兆RJ45
支持链路冗余；承载Q-LAN、AES67、Dante、控制信号、VoIP
USB-C（设备模式）+USB-B（USB会议桥）：8×8USB音视频桥，对接电脑腾讯会议、Zoom、Teams
USB-A ×4（主机模式）：外接USB麦克风、摄像头、USB 扬声器
四、核心音频处理性能参数
采样率固定48kHz/24bit，Q-SYS统一处理平台
网络音频总容量（Q-LAN/AES67）：64×64通道
软件Dante通道：标配8×8；可选授权扩容最高32×32
声学回声消除 AEC：8通道（200ms收敛，会议核心能力）
USB AV桥通道：8进8出音频，支持Q-SYS摄像头视频透传
VoIP软电话实例：最多2路SIP电话
本地录音/播放器：标配4录/16播；授权扩展至32通道播放
Q-SYS NM-T1网络桌面麦：基础支持3支；扩容许可最多6支
可管理Q-SYS外设上限：32台（触摸屏、I/O盒、网络音箱、摄像头等）
Media/WAN流媒体通道：12×12
内置全功能Q-SYS控制引擎：无需额外中控主机，支持LUA脚本、第三方API、时序联动
模拟通道电气指标
AD/DA：24bit 48kHz
输出动态范围：＞108dB
THD+N 典型值：0.007%（+20dBu，1kHz）
通道串扰：＜-102dB
五、核心产品优势
Flex 可复用模拟通道
8 个通道任意分配输入/输出，非常适合老旧会议室改造，原有模拟话筒、模拟功放无需全部更换。
原生一体化会议解决方案
自带8路AEC+USB会议桥，直接对接视频会议软件，省去外置回声消除器、USB音频接口。
音频+控制合一
内置完整中控引擎，直接控制投影仪、升降屏、摄像头、灯光、功放；取消独立中控主机，降低系统成本与故障点。
双网口冗余网络架构
支持网络故障自动切换，适合稳定性要求高的政企会议室。
通道软件授权扩容
Dante、播放器、麦克风数量均可软件升级，不用更换硬件，便于项目后期扩展。
兼容完整Q-SYS生态
可与Core110f、I/O盒、TSC触摸屏、网络扬声器、NV系列视频设备互联互通。
六、典型适用场景
政企中小型会议室
董事会、部门会议室、视频会议室；支持远程视频会议、本地扩声、摄像头自动跟踪。
会议室改造项目
原有预埋模拟音频线缆保留，新增 Dante 网络话筒/网络音箱，新旧设备融合。
培训教室、小型研讨室
本地扩声、录播、背景音乐、简单中控联动（幕布、灯光）。
酒店小型多功能厅、VIP接待室
背景音乐、语音扩声、会议模式切换、SIP电话接入。
医疗机构问诊室、小型会诊室
远程会诊音频处理、降噪、回声抑制。
园区小型广播分区
局部寻呼、背景音乐（单区域小型广播，不适合大规模多分区园区广播）
